En este tutorial vamos a ver de forma detallada cómo instalar Crocodile Clips y dejarlo listo para empezar a utilizarlo.

El tutorial se basará en la versión 3.5. Si tienes otra versión, también te puede servir, es muy similar.

Requisitos del sistema

Crocodile Clips 3.5 es compatible con Windows XP y superior (Windows Vista, Windows 8, Windows 10).

No es exigente en requerimientos de hardware por lo que podrás ejecutarlo en cualquier PC actual.

Instalación

  1. Si no tienes el archivo de instalación, puedes descargarlo desde aquí.
  2. Abre el archivo comprimido .rar (también puedes extraerlo a una carpeta) y haz doble clic sobre el ejecutable .exe. Se abrirá el instalador, haz clic en el botón “Instalar”.
  3. Cuando finalice la instalación aparecerá un acceso directo en el escritorio con el dibujo de un cocodrilo.

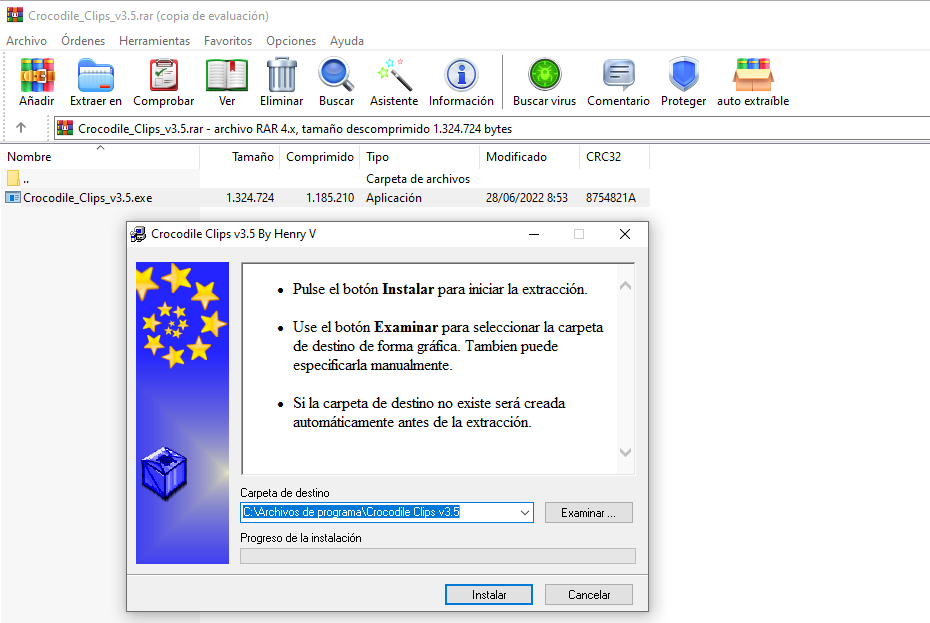

Instalador de Crocodile Clips 3.5

Conoce la interfaz

Al abrir Crocodile Clips se nos muestra la siguiente interfaz.

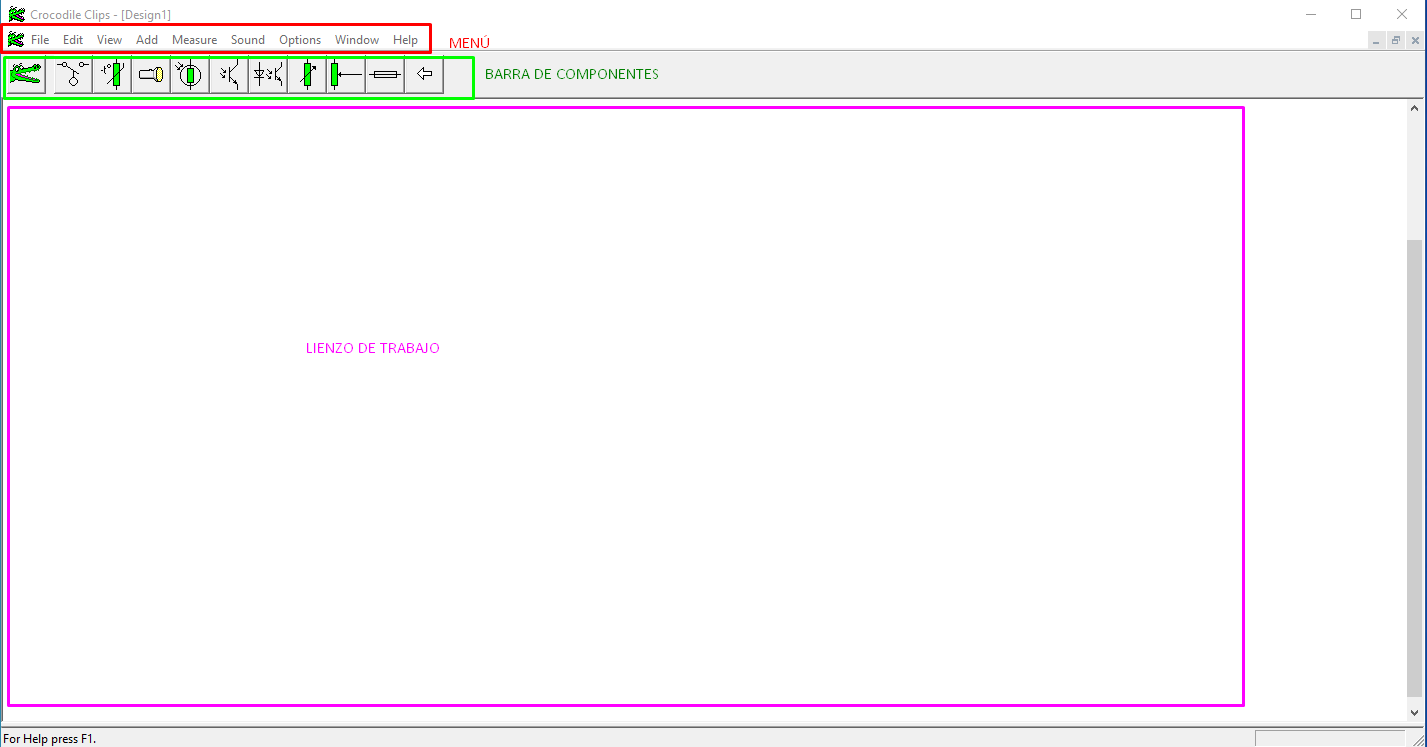

Interfaz de Crocodile Clips

Disponemos de 3 zonas bien diferenciadas:

El menú

En la barra de menú tenemos acceso a todas las funcionalidades y configuraciones del programa.

Opción File: en esta opción del menú, podremos abrir, guardar, etc. los circuitos que construyamos. Recuerda que Crocodile Clips tiene su propio formato de archivo con la extensión .ckt.

Opción Edit: aquí cabe destacar que podremos copiar y pegar tanto elementos como circuitos completos de un proyecto a otro.

Opción View: aquí se controla todo lo relacionado con la interfaz del programa. Por ejemplo, podemos hacer zoom 2x al proyecto, mostrar imágenes reales para los componentes (opción Pictures) en lugar de iconos, etc.

Opción Add: permite añadir cualquier componente al área de trabajo.

Opción Measure: controla todo lo relacionado con las mediciones y la ejecución del circuito. Esto también está accesible desde la barra de componentes.

Opción Options: permite controlar algunas opciones más avanzadas del programa. Por ejemplo, podemos hacer indestructibles los componentes, en el caso de que el objetivo de nuestra simulación no requiera comprobar la magnitud de los componentes.

La barra de botones

Contiene los componentes con los que crearemos los circuitos. También permite acceder a la configuración de los componentes en el caso de que la tengan. Por ejemplo, configurar los valores en ohmios de una resistencia.

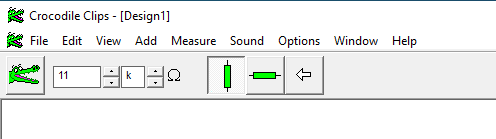

Añadir resistencia de 11 k Ohm al circuito

Podemos ver lo que significa cada componente situando el cursor encima. Estos se encuentran agrupados por tipos. Al hacer clic en un grupo accederemos a todos los componentes de dicho grupo. Para volver atrás utilizaremos el botón con la fecha blanca.

El botón con el logo del programa, el cocodrilo, sirve para eliminar componentes añadidos al circuito.

Lienzo de trabajo

Es todo el área blanca donde se construyen los circuitos.

Al hacer clic sobre los componentes podremos eliminarlos con la tecla “Supr” o utilizando el botón del cocodrilo.

Para conectar los diferentes componentes haremos clic sobre los puntos negros situados en los extremos de los componentes. Esto nos abrirá una herramienta de dibujo para conectarlos.
