Vamos a ver los componentes principales que podemos simular con Crocodile Clips. Aprenderemos a identificarlos y a saber para qué sirven.

Los componentes se mostrarán en las dos formas de visualización de que dispone la aplicación:

  • Pictures: imágenes reales de los componentes
  • Symbols: iconos representativos de los componentes

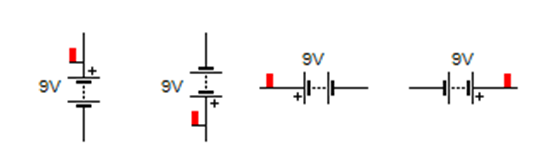

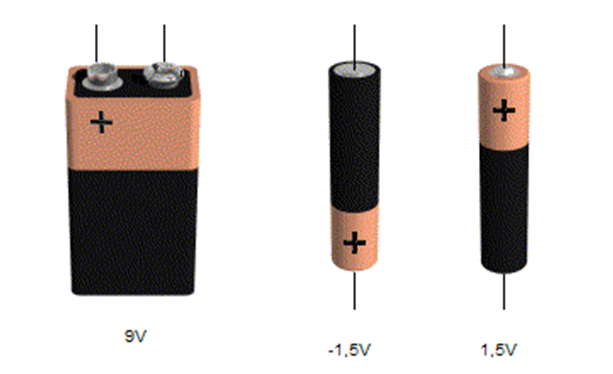

Pila o fuentes de tensión

Son las encargadas de generar la corriente eléctrica manteniendo la diferencia de potencial entre sus extremos. Se puede ajustar el voltaje aunque lo más común es trabajar con 9 V y 1,5 V.

Interruptores

Son elementos que permiten controlar la corriente que circula por el circuito.

Interruptor

Permite abrir o cerrar un circuito.

Interruptores simples
Interruptor doble o bipolar

Pueden ser simples o dobles:

  • Simple: solo realiza el corte de una fase
  • Doble o bipolar: realiza el corte de fase y del neutro

Conmutadores

Permiten desviar la corriente hacia diferentes puntos del circuito.

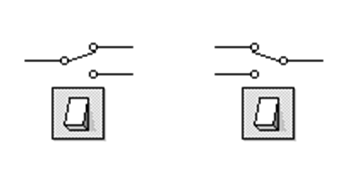

Conmutadores simples

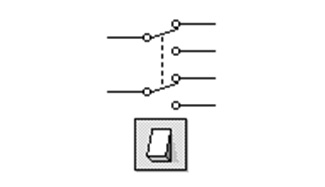

Conmutador de cruzamiento o doble

Al igual que los interruptores, pueden ser simples o dobles:

  • Simple: pueden controlar un receptor desde 2 sitios.
  • Doble: puede controlar un receptor desde más de dos sitios.

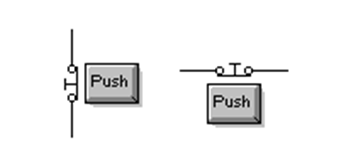

Pulsadores

Permite abrir o cerrar un circuito pero únicamente mientras se ejerce presión.

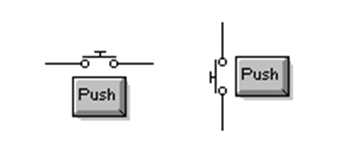

Pulsadores normalmente abiertos (NA)
Pulsadores normalmente cerrados (NC)

Hay dos tipos:

  • NA o normalmente abiertos: dejan pasar la corriente mientras se mantienen pulsados.
  • NC o normalmente cerrados: dejan pasar la corriente cuando no están pulsados.

Dispositivos de salida

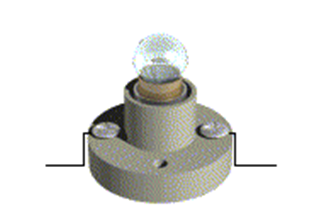

Lámparas

Transforma la energía eléctrica en luminosa.

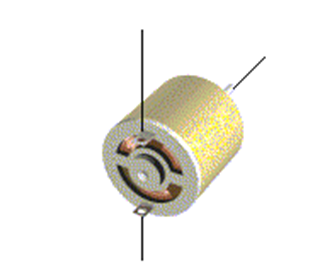

Motor

Transforma la energía eléctrica en energía cinética rotacional.

Zumbador

Transforma la energía eléctrica en sonora.

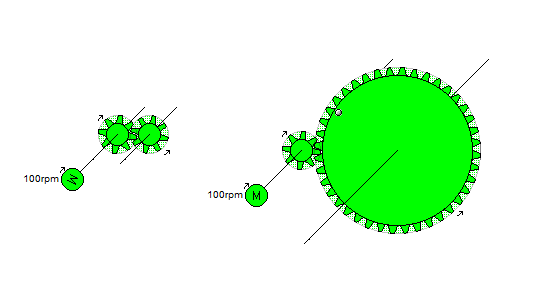

Ruedas dentadas

Permiten simular engranajes para calcular las relaciones de transmisión.

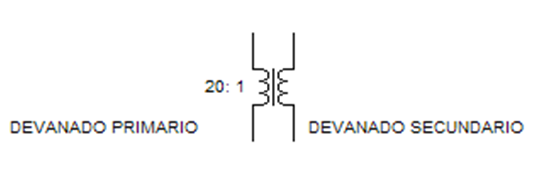

Transformadores

Los transformadores se utilizan para modificar los valores de tensión (V) o intensidad (I) de un circuito eléctrico.

Estos constan de dos bobinas o devanados: el primario y el secundario.

El devanado primario es por donde entra la energía que pretende aumentar o disminuir y el secundario es por donde sale la energía ya transformada hacia las cargas.

Resistencias

Las resistencias son componentes que como su nombre indica se resisten u oponen al paso de la corriente. Se utilizan para regularla y también proteger a otros componentes.

La unidad de medida de la resistencia es en ohmios Ω.

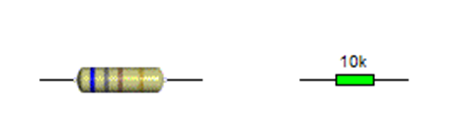

Resistencias fijas

Las resistencias fijas son aquellas con un valor fijo y nunca cambia.

El valor de la resistencia se indica en el encapsulado del componente mediante un código de colores.

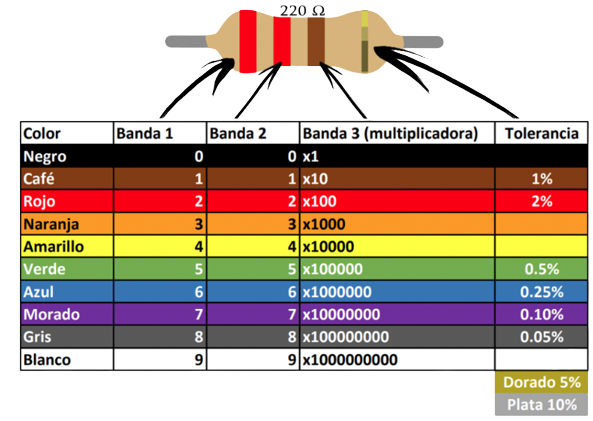

Tabla con los códigos de colores de las resistencias
Código de colores para calcular el valor de una resistencia.

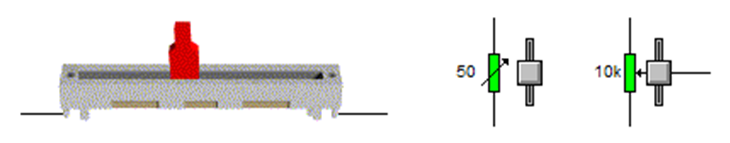

Resistencias variables

Son aquellas que disponen de algún tipo de mecanismo para cambiar su valor nominal. Las más comunes tiene un tornillo que apretándolo o aflojándolo permite cambiar su valor.

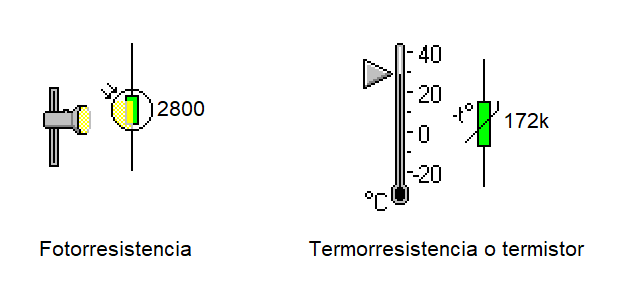

Otro tipo de resistencias

Existen otro tipo de resistencias que varían su valor en función a agentes externos como la luz (fotorresistencias o LDR) o la temperatura (termorresistencias, PTC y NTC).

Condensadores

Los condensadores sirven para almacenar energía eléctrica (carga eléctrica) que se mide en Faradios (F).

Un condensador está compuesto por dos placas metálicas separadas por un material aislante (papel, cerámica, etc.) denominado dieléctrico.

Hay dos tipos de condensadores:

  • Fijos: no tienen polaridad
  • Electrolíticos: tienen polaridad (+-)

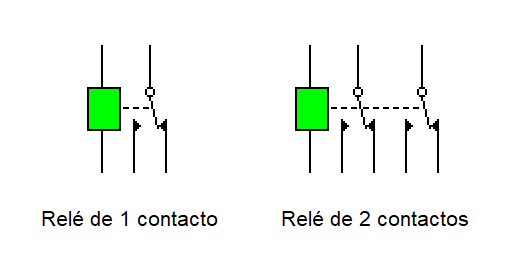

Relés

Un relé es un componente eléctrico formado por una bobina y un electroimán y funciona como un interruptor. Al estimularse estos elementos, abrirán o cerrarán unos contactos que controlarán otro circuito independiente.

Según la configuración de los contactos, los relés pueden ser de dos tipos:

  • NA o normalmente abiertos
  • NC o normalmente cerrados

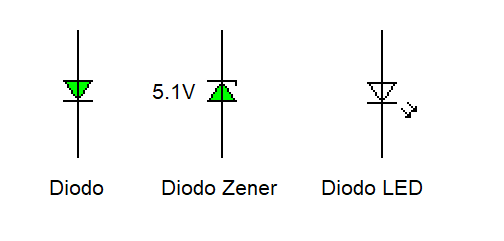

Diodos

Los diodos son dispositivos fabricados con materiales semiconductores los cuales permiten el paso de la corriente en una sola dirección.

Los diodos principales son:

  • Diodo LED: se ilumina cuando pasa la electricidad a través de él.
  • Diodo Zener: se utiliza como estabilizador de tensión

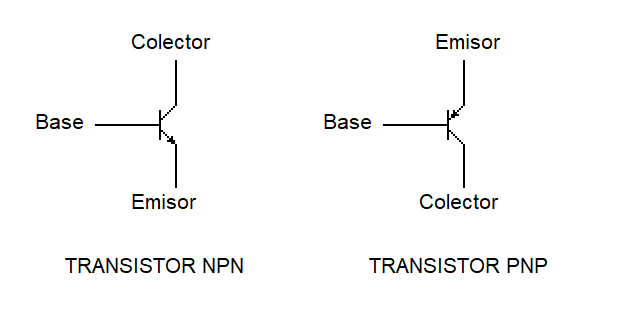

Transistores

Un transistor es un dispositivo semiconductor que se utiliza para entregar una señal de salida en respuesta a una de entrada. Tiene diversos usos como: amplificador, conmutador, oscilador o rectificador.

Está formado por tres terminales denominados: emisor (E), base (B) y colector (C).

Existen dos tipos de transistores:

  • NPN: la corriente de salida fluye desde el colector al emisor.
  • PNP: la corriente de salida fluye desde el emisor al colector.

Instrumentos de medida

Crocodile Clips tiene diferentes componentes que sirven para tomar mediciones del circuito.

Amperímetro

Es un elemento de medición para medir la intensidad (I) de corriente del circuito en el lugar en el que se ubica.

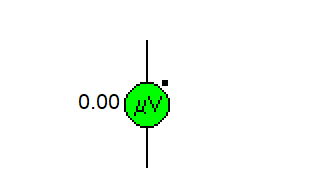

Voltímetro

Es un instrumento de medida capaz de medir la tensión (V) del circuito.
